Keo phủ bảo vệ mạch (Conformal Coating) – Giải pháp bảo vệ bảng mạch điện tử

Posted on by root
29
Th9

Keo phủ mạch, hay còn gọi là Conformal Coating, là giải pháp được sử dụng phổ biến để bảo vệ bảng mạch điện tử và các linh kiện khỏi những tác động bất lợi từ môi trường. Sau khi được phủ lên bề mặt PCB, vật liệu này tạo thành một lớp màng mỏng bao bọc theo hình dạng của bảng mạch, giúp hạn chế ảnh hưởng của độ ẩm, bụi bẩn, hóa chất, ăn mòn và các yếu tố gây suy giảm khả năng hoạt động của linh kiện. Nhờ khả năng bảo vệ hiệu quả nhưng vẫn duy trì thiết kế nhỏ gọn, keo phủ mạch được ứng dụng trong nhiều lĩnh vực như điện tử, ô tô, thiết bị gia dụng, xe điện và sản xuất công nghiệp. Việc lựa chọn đúng loại keo phủ, phương pháp thi công và quy trình xử lý đóng vai trò quan trọng trong việc đảm bảo chất lượng lớp phủ. Tùy thuộc vào môi trường làm việc, thiết kế PCB và yêu cầu sản xuất, doanh nghiệp có thể lựa chọn vật liệu và phương pháp phủ khác nhau. Dưới đây là những thông tin quan trọng về keo phủ bảo vệ mạch điện tử mà doanh nghiệp nên biết.

Lớp phủ bảng mạch Conformal Coating là gì?

Keo phủ bảo vệ mạch (Conformal Coating) – Giải pháp bảo vệ bảng mạch điện tử

Lớp phủ bảng mạch Conformal Coating là gì?

Conformal Coating là một lớp màng polymer mỏng được phủ lên bề mặt bảng mạch in PCB nhằm bảo vệ bảng mạch và các linh kiện điện tử trước các tác động của môi trường. Không giống những phương pháp bao bọc dày như potting hoặc encapsulation, lớp phủ conformal có khả năng bám theo hình dạng của bảng mạch, bao phủ cả những khu vực có cấu trúc phức tạp và các linh kiện nhỏ. Độ dày lớp phủ thông thường nằm trong khoảng 25–250 µm, tùy thuộc vào loại vật liệu, yêu cầu bảo vệ và phương pháp thi công.

Khi hình thành trên PCB, lớp phủ hoạt động như một hàng rào bảo vệ giữa linh kiện với môi trường bên ngoài. Nhờ đó, bảng mạch có thể hạn chế hiện tượng hấp thụ hơi ẩm, ăn mòn, rò rỉ điện và ảnh hưởng của các chất bẩn. Đây là lý do keo phủ mạch điện tử ngày càng được sử dụng trong các thiết bị phải hoạt động lâu dài hoặc thường xuyên tiếp xúc với môi trường có độ ẩm, bụi, hóa chất và nhiệt độ thay đổi.

Lợi ích và mục đích của keo phủ mạch điện tử

Một trong những công dụng quan trọng nhất của keo phủ mạch là bảo vệ PCB trước môi trường hoạt động khắc nghiệt. Lớp phủ có thể giúp hạn chế tác động của độ ẩm, bụi bẩn, nấm mốc, hóa chất và nhiệt độ lên bảng mạch, từ đó giảm nguy cơ ăn mòn hoặc suy giảm chất lượng linh kiện. Trong điều kiện không được bảo vệ, hơi ẩm và chất bẩn có thể tạo ra đường dẫn điện không mong muốn, gây rò rỉ điện hoặc làm hỏng các thành phần nhạy cảm. Việc phủ conformal coating giúp tạo một lớp ngăn cách, góp phần kéo dài tuổi thọ và duy trì độ ổn định của thiết bị.

Bên cạnh khả năng bảo vệ, keo phủ bảo vệ mạch còn hỗ trợ cải thiện đặc tính điện môi của PCB. Khi thiết bị điện tử ngày càng được thiết kế nhỏ gọn, khoảng cách giữa các linh kiện và đường dẫn điện cũng trở nên dày đặc hơn. Lớp phủ có thể làm tăng điện trở bề mặt, giảm khả năng rò rỉ điện và hạn chế nguy cơ phóng điện giữa các khu vực gần nhau. Điều này đặc biệt hữu ích với những bảng mạch có mật độ linh kiện cao và yêu cầu cao về độ ổn định điện.

Một số loại conformal coating còn được sử dụng để hỗ trợ quản lý nhiệt ở mức độ nhất định. Tuy nhiên, phần lớn vật liệu phủ hữu cơ có khả năng dẫn nhiệt thấp nên lớp phủ thường được thiết kế với độ dày phù hợp để không gây cản trở quá trình truyền nhiệt. Ngoài ra, các loại keo phủ mạch màu đen còn có thể che khuất thông tin, ký hiệu hoặc dấu hiệu nhận dạng trên PCB, qua đó hỗ trợ bảo mật thiết kế trong một số ứng dụng.

>>Xem thêm: Keo PCB – Keo Dán Cho Ngành Điện Tử

Ưu và nhược điểm của lớp phủ bảo vệ bảng mạch

Ưu và nhược điểm của lớp phủ bảo vệ bảng mạch

So với các phương pháp bảo vệ như potting, encapsulation hoặc đúc nhựa áp lực thấp, keo phủ mạch điện tử có ưu điểm nổi bật là chỉ cần một lớp vật liệu tương đối mỏng nhưng vẫn tạo được hàng rào bảo vệ cho PCB. Lớp phủ giúp giảm khối lượng và kích thước tổng thể của sản phẩm, phù hợp với những thiết bị yêu cầu thiết kế nhỏ gọn. Ngoài ra, doanh nghiệp có thể lựa chọn lớp phủ trong suốt để dễ kiểm tra linh kiện hoặc sử dụng lớp phủ có màu để tăng khả năng che giấu thông tin trên bảng mạch.

Một ưu điểm khác là lớp phủ conformal thường tạo ít ứng suất lên linh kiện hơn so với một số phương pháp bao bọc dày. Do có nhiều phương pháp thi công như phun thủ công, phun tự động, nhúng, quét hoặc phủ chọn lọc, doanh nghiệp có thể lựa chọn giải pháp phù hợp với quy mô sản xuất. Khi quy trình được tối ưu, keo phủ mạch còn giúp giảm thời gian, nhân công và chi phí liên quan đến việc bảo vệ PCB.

Tuy nhiên, phương pháp này cũng tồn tại một số hạn chế. Do lớp phủ khá mỏng, khả năng chống lại va đập và rung động cơ học không cao như potting hoặc encapsulation. Việc đầu tư hệ thống phun hoặc thiết bị tự động cũng có thể tạo ra chi phí ban đầu đáng kể. Bên cạnh đó, kỹ thuật thi công cần được kiểm soát chặt chẽ để đảm bảo lớp phủ đồng đều và không phủ nhầm lên những vị trí cần tiếp xúc, điều chỉnh hoặc sửa chữa. Trong một số trường hợp, doanh nghiệp cần sử dụng vật liệu masking để che chắn linh kiện hoặc khu vực không được phủ.

>>Tham khảo: Keo Bostik 70-05A

Quy trình phủ bảo vệ bảng mạch điện tử

Quy trình phủ keo phủ mạch cần được thực hiện cẩn thận nhằm đảm bảo lớp phủ bám tốt, đồng đều và đạt khả năng bảo vệ theo yêu cầu. Trước tiên, bảng mạch cần được kiểm tra và làm sạch để loại bỏ bụi bẩn, dầu mỡ, chất trợ hàn hoặc các tạp chất còn sót lại trên bề mặt. Đây là bước quan trọng bởi bề mặt không sạch có thể làm giảm độ bám dính và ảnh hưởng đến chất lượng lớp phủ.

Sau khi chuẩn bị PCB, những vị trí không được phép phủ cần được masking phù hợp. Tiếp theo, keo phủ được đưa lên bảng mạch bằng phương pháp đã lựa chọn như phun, quét, nhúng hoặc phủ chọn lọc. Trong quá trình này, độ dày lớp phủ và phạm vi bao phủ cần được kiểm soát để tránh hiện tượng quá mỏng, quá dày hoặc phủ không đều. Cuối cùng, bảng mạch được thực hiện công đoạn đóng rắn hoặc sấy theo yêu cầu của từng loại vật liệu. Sau khi hoàn thiện, PCB cần được kiểm tra ngoại quan và các yêu cầu kỹ thuật trước khi đưa vào công đoạn tiếp theo.

Các phương pháp phủ bảng mạch điện tử phổ biến

Các phương pháp phủ bảng mạch điện tử  bằng keo

Tùy theo thiết kế PCB, sản lượng và yêu cầu chất lượng, doanh nghiệp có thể lựa chọn nhiều phương pháp thi công keo phủ bảo vệ mạch khác nhau. Phun phủ thủ công phù hợp với sản xuất quy mô nhỏ, sửa chữa hoặc những bảng mạch có thiết kế không quá phức tạp. Trong khi đó, phun tự động có khả năng kiểm soát tốt hơn về lượng vật liệu, vị trí và độ đồng đều, thích hợp với dây chuyền sản xuất số lượng lớn.

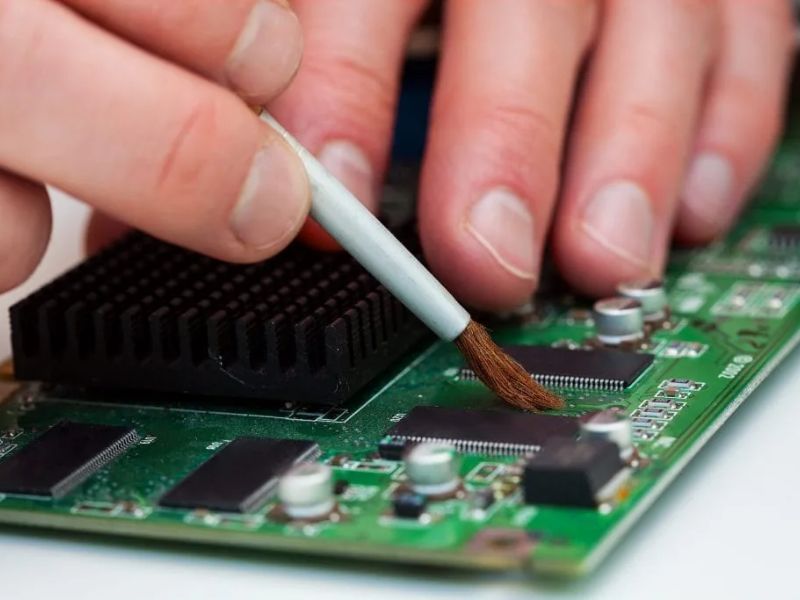

Ngoài ra, phủ chọn lọc cho phép vật liệu chỉ được đưa lên những khu vực cần bảo vệ, giúp hạn chế lượng keo sử dụng và giảm nhu cầu masking. Phương pháp nhúng có thể bao phủ nhanh toàn bộ khu vực cần thiết, trong khi quét thủ công phù hợp với sản xuất nhỏ hoặc sửa chữa cục bộ. Đối với một số ứng dụng đặc biệt, công nghệ lắng đọng pha hơi cũng có thể được sử dụng để tạo lớp bảo vệ mỏng và đồng đều trên bề mặt linh kiện.

Trên thị trường hiện nay có nhiều loại keo phủ mạch điện tử với đặc tính khác nhau về độ nhớt, màu sắc, thời gian đóng rắn và khả năng chịu nhiệt, hóa chất hoặc độ ẩm. Một số vật liệu có thể đóng rắn bằng tia UV, nhiệt hoặc độ ẩm, giúp doanh nghiệp lựa chọn theo yêu cầu của dây chuyền sản xuất.

Các nhóm vật liệu conformal coating phổ biến gồm nhựa Acrylic (AR), Silicone (SR), Urethane/Polyurethane (UR) và Epoxy (ER). Mỗi nhóm vật liệu có những ưu điểm và hạn chế riêng về khả năng bảo vệ, độ linh hoạt, độ cứng, khả năng chịu nhiệt, hóa chất cũng như khả năng sửa chữa sau khi phủ. Vì vậy, doanh nghiệp không nên chỉ lựa chọn keo dựa trên giá thành mà cần xem xét đồng thời môi trường hoạt động, thiết kế PCB, phương pháp thi công và yêu cầu tuổi thọ sản phẩm.

Lựa chọn keo phủ mạch phù hợp với nhu cầu sử dụng

Để lựa chọn keo phủ mạch phù hợp, doanh nghiệp cần xác định trước điều kiện làm việc thực tế của bảng mạch. Những yếu tố như độ ẩm, nhiệt độ, hóa chất, bụi bẩn, rung động, yêu cầu cách điện và thời gian sử dụng đều có thể ảnh hưởng đến lựa chọn vật liệu. Ngoài ra, phương pháp phủ cũng cần được cân nhắc vì mỗi loại keo có độ nhớt và cơ chế đóng rắn khác nhau.

Việc lựa chọn đúng vật liệu ngay từ đầu giúp lớp phủ đạt độ đồng đều, tăng khả năng bảo vệ PCB và hạn chế lỗi phát sinh trong sản xuất. Với các dây chuyền công nghiệp, doanh nghiệp cũng nên đánh giá khả năng tương thích giữa vật liệu phủ với thiết bị thi công, tốc độ sản xuất và quy trình kiểm tra chất lượng. Khi cần triển khai ở quy mô lớn, việc kết hợp giữa vật liệu, thiết bị tự động hóa và quy trình kỹ thuật phù hợp sẽ giúp nâng cao hiệu quả sản xuất và độ ổn định của sản phẩm.

Keo phủ mạch là vật tư quan trọng trong quá trình sản xuất và bảo vệ bảng mạch điện tử. Để lựa chọn được sản phẩm phù hợp, doanh nghiệp nên ưu tiên nhà cung cấp có nguồn hàng rõ ràng, đa dạng vật liệu và khả năng tư vấn theo từng yêu cầu kỹ thuật. Đặc biệt với các dây chuyền sản xuất công nghiệp, việc được hỗ trợ về vật liệu, thiết bị thi công và quy trình ứng dụng sẽ giúp doanh nghiệp giảm rủi ro trong quá trình triển khai.

Công nghiệp Hải Phòng cung cấp đa dạng vật tư công nghiệp và vật tư linh kiện điện tử, đáp ứng nhu cầu của nhà máy, xưởng sản xuất và doanh nghiệp kỹ thuật. Khách hàng có nhu cầu tìm mua keo phủ mạch, vật liệu bảo vệ PCB hoặc các loại vật tư phục vụ sản xuất điện tử có thể liên hệ để được tư vấn sản phẩm phù hợp với nhu cầu sử dụng và quy mô dây chuyền.

Lời kết

Keo phủ mạch (Conformal Coating) là giải pháp hiệu quả giúp bảo vệ bảng mạch điện tử trước độ ẩm, bụi bẩn, hóa chất, ăn mòn và các tác động từ môi trường. Với ưu điểm tạo lớp bảo vệ mỏng, hạn chế ảnh hưởng đến kích thước thiết bị và phù hợp với nhiều phương pháp thi công, keo phủ mạch ngày càng được ứng dụng rộng rãi trong sản xuất điện tử, ô tô, thiết bị gia dụng và các ngành công nghiệp khác. Tuy nhiên, để đạt hiệu quả bảo vệ tối ưu, doanh nghiệp cần lựa chọn vật liệu phù hợp với điều kiện làm việc, thiết kế PCB và quy trình sản xuất. Nếu bạn đang tìm kiếm keo phủ bảo vệ mạch cùng các loại vật tư công nghiệp chất lượng, hãy liên hệ Công nghiệp Hải Phòng để được tư vấn và lựa chọn sản phẩm phù hợp với nhu cầu sử dụng.
